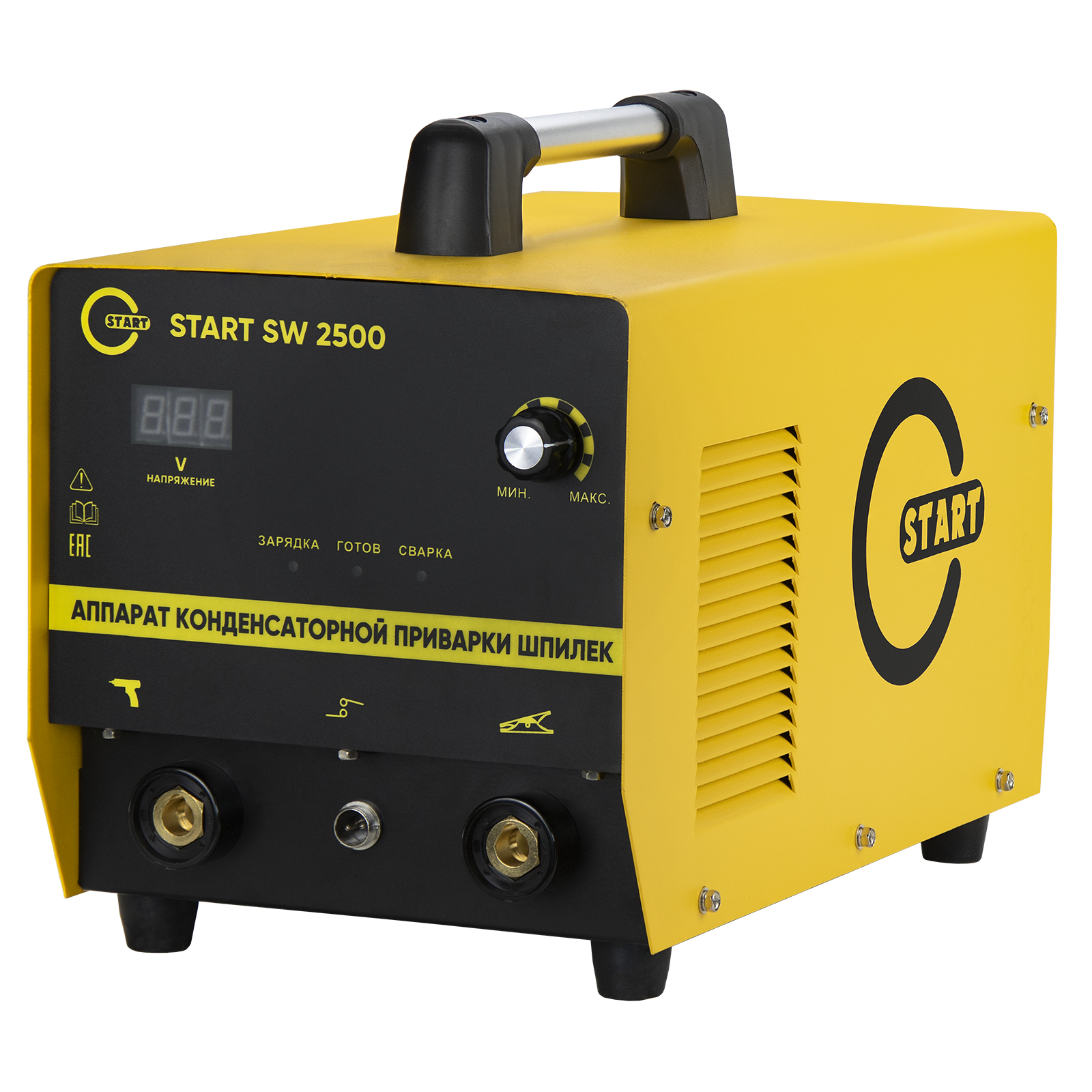

START Аппарат конденсаторной приварки шпилек SW-2500

ОПИСАНИЕ

    Габариты в упаковке Д*Ш*В, см - 52.5x32.5x41.5

    Вес в упаковке, кг 25.3

    Штрих код 4660059746104

    КОД ТН ВЭД 8515290009



     Конденсаторно-разрядная сварка шпилек с концевым поджигом служит прежде всего для приварки металлических стержней диаметром от 1 до 10 мм к тoнкoлиcтoвым изделиям толщиной от 0,5 мм. Она подразделяется на контактную сварку и сварку по зазору.

     Контактный способ приварки применяется предпочтительно при работе с нержавеющей сталью, а также с нелегированными и оцинкованными металлами (15µ). При этом шпилька вставляется в крепеж и прижимается к рабочей детали пистолетом или автоматической сварочной головкой. Под действием пружины сварочного пистолета привариваемый метиз плотно прижимается к поверхности заготовки с характерным для конденсаторной сварки зарядом на кончике метиза. Нажатием кнопки на пистолете накопленная конденсаторная энергия высвобождается через тиристор. Зажженный кончик шпильки нагревается до степени плавления. При этом возникающая электрическая дуга полностью приплавляет кончик шпильки к детали.

Область применения конденсаторной сварки:

    обработка листового металла,

    приборостроение,

    лабораторное и медицинское оборудование,

    пищевое оборудование,

    строительство зданий,

    электронная промышленность,

    инженерные коммуникации,

    торговые и игровые автоматы,

    коммуникационные шкафы,

    рамы и каркасы различных стеклянных конструкций и т.п.

Комбинации свариваемых металлов:

    сталь,

    нержавеющая сталь,

    латунь,

    алюминий.


Стандартная комплектация:

    Источник питания

    Пистолет с проводами

    Зажим-масса с проводами

    Цанги М4, М5, М6, М8

    Ключи для смены цанг



Технические характеристики






         Привариваемые шпильки


         М3-М8




         Материалы


         Сталь, нерж. сталь, алюминий, латунь




         Производительность


         10-20 циклов/мин




         Время сварки


         1-3 мс




         Емкость


         108000 uF




         Мощность


         2500




         Напряжение сварки


         10-180V




         Питание


         220 В




         Класс защиты


         IP21




         Габариты


         355*355*155 мм




         Вес


         14,5 кг
